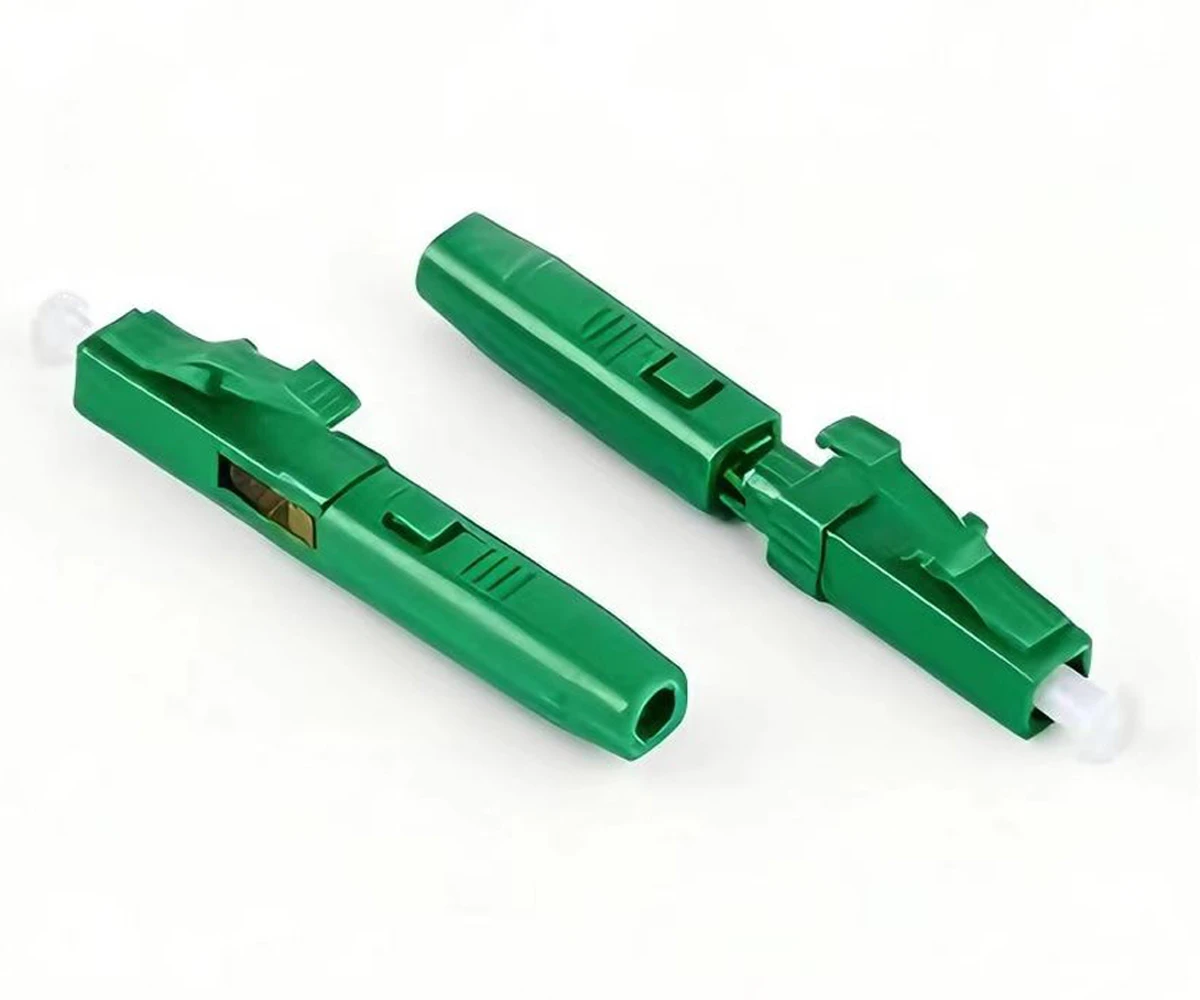

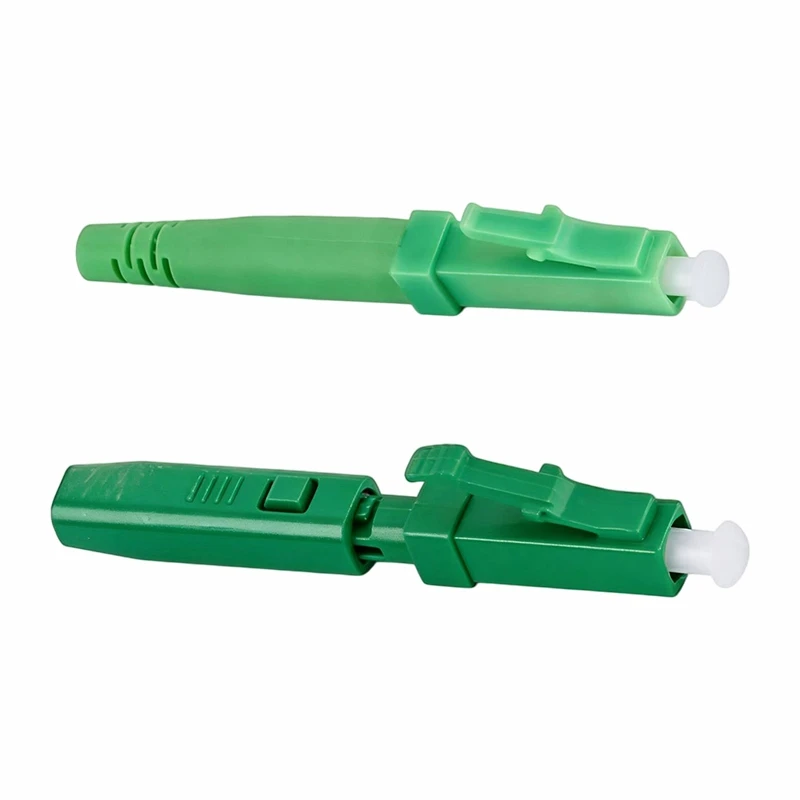

LC APC Konnettur Mgħaġġel
Deskrizzjoni tal-Prodotti
Dan il-konnettur ta 'assemblaġġ rapidu LC/APC jeħtieġ biss għodod regolari ta' preparazzjoni tal-fibra: tqaxxir tal-kejbils u cleaver tal-fibra. Il-konnettur jadotta Fiber Pre-illustrar b'ferrule taċ-ċeramika superjuri u-docking ta 'preċiżjoni għolja V-groove. Il-konnettur ta 'malajr għadda minn testijiet ambjentali u mekkaniċi rigorużi, u l-materjali ta' kwalità -għolja tiegħu jistgħu jifilħu użu ripetut u sitwazzjonijiet eżiġenti.is konnettur tal-fibra simplex ta 'modalità waħda 9/125μm OS1/OS2, kompatibbli ma' fibri ottiċi ta '250 μm u 900 μm, u 0.9mm u 3mm2 mm, 3 mm2. Kull konnettur b'kits ta 'boot separati huwa disponibbli għal kejbils ta' stil ta 'dijametru ta' 0.9 u 2.0mm u l-apparat li jiffissa t-tul huwa li jiżgura t-tqaxxir tal-fibra fil-medda t-tajba. Il-konnettur li jista' jiġi installat fuq il-post- huwa konnettur ippre-illustrat tal-fabbrika li jelimina l-ħtieġa għal illustrar bl-idejn fil-qasam. Teknoloġija ta' splice mekkanika ppruvata li tiżgura l-allinjament tal-fibra ta' preċiżjoni, stub tal-fibra-maqsam minn qabel tal-fabbrika, u ġel proprjetarju tal-indiċi-tqabbil jikkombinaw biex joffru terminazzjoni ta' telf-baxx immedjat.
Karatteristiċi Ottiċi
| Kategorija | Speċifikazzjoni | Rimarki |
|---|---|---|
| Applikabbli għal | Drop cable, Cable ta 'ġewwa | |
| Modalità tal-fibra | Modalità waħda jew modalità Multi | |
| Ħin tal-operazzjoni | s | Madwar 50 (l-ebda qtugħ tal-fibra) |
| Telf ta' Inserzjoni | dB | Inqas minn jew ugwali għal 0.5 |
| Telf ta' Inserzjoni Valur tipiku | dB | 0.3 |
| Telf ta' Ritorn | dB | Iktar minn jew ugwali għal 50 |
| Qfil tas-saħħa tal-fibra mikxufa | N | Akbar minn jew ugwali għal 5 |
| Saħħa tat-tensjoni | N | Iktar minn jew ugwali għal 50 |
| Ħin li jista' jerġa' jintuża | Akbar minn jew ugwali għal 10 darbiet | |
| Temperatura Operattiva | grad | -40~+85 |
| Saħħa-tensili on line (20N) | dB | ΔIL Inqas minn jew ugwali għal 0.3 |
| Durabilità mekkanika (500 darba) | dB | ΔIL Inqas minn jew ugwali għal 0.3 |
| Test tal-waqgħa (-għoli tal-waqgħa 4m, darba għal kull direzzjoni, totalment 3 darbiet) | dB | ΔIL Inqas minn jew ugwali għal 0.3 |
Karatteristiċi
• Ġewwa ferrule b'għalf tal-fibra u pre-illustrar
• Iffajljati installable, konnessjoni ta 'malajr, faċli għall-operazzjoni
• Preċiżjoni Mechanical Splicing (ġel li tqabbel l-indiċi) jiżgura telf baxx
• L-ebda epoxy, l-ebda illustrar, u l-ebda elettriku meħtieġ
Passi Komuni fl-Istruzzjonijiet (Simplifikati)
1. Ipprepara Cable: Neħħi l-ġakketta u l-buffer (eż. 900µm) biex tesponi l-fibra ta' 250µm.
2. Naddaf Fibra: Naddaf il-fibra vojta.
3. Aqsam Fibra: Aqsam il-fibra għal tul preċiż (eż., 10.5mm).
4. Arma: Daħħal il-fibra fil-konnettur, waħħal il-ħajt Kevlar/aramid, u waħħal il-but.
5. Ivverifika: Uża VFL biex tiċċekkja għal konnessjoni ottika tajba qabel l-assemblaġġ finali.
(KABLE TOND)- APC
(KABLE TOND)- UPC
JIG Tul Fiss
